Instalando WiringMini\ Troubleshooting

La tarjeta WiringMini fue diseñada como una alternativa para incluir Wiring en producciones de rango pequeño o medio de su proyectos o prototipos. Es tan poderosa como la tarjeta I/O Wiring pero de menor tamaño, teniendo la capacidad de caber en lugares donde la tarjeta Wiring no podía por ser tan grande. La WiringMini puede también ser conectada directamente en una breadboard por flexibilidad y puede ser controlada con o sin las cabezas de los pines soldadas. La tarjeta WiringMini no incluye un conector USB entonces el Wiring USBAdapter fue diseñado también. Muchos proyectos no requieren la conección USB como un componente permanente, solo para programar el hardware Wiring, esto reduce los costos de producción e implementación.

La tarjeta WiringMini incluye un regulador de poder en ella que convierte el voltaje de entrada en 5 voltios VCC de voltaje regulado (para alimentarse y alimentar a otros componentes en su proyecto) haciendo muy fácil alimentarla desde un fuente de poder no regulada o baterias sin ninguna molestia o teniendo que adicionar un circuito regulador de corriente extra.

Paso 1

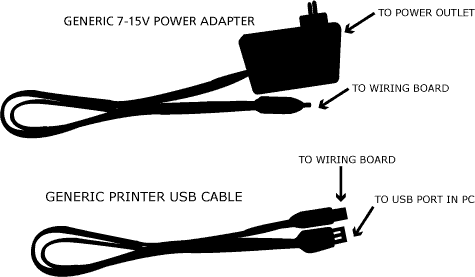

Qué se necesita? La tarjeta WiringMini nueva, un chip Wiring USBAdaptor, un cable USB de impresora genérico para conectar la tarjeta a un computador y un adaptador de corriente externa genérico (optional).

USB cable and power adapter

Paso 2

Alimente la WiringMini adecuadamente. La tarjeta WiringMini puede ser alimentada desde un adaptador de corriente externa genérico que provea un voltaje desde 7-15 voltios, 500-1000ma, centro positivo; o puede ser alimentado directamente desde un puerto USB de un computador por medio del USBAdapter usando 5V. La alimentar desde el USB funcionará bien para experimentos pequeños, pero considere obtener una fuente de energia para conectar varios dispositivos a la tarjeta o servo motores de alta carga. Abajo hay unos diagramas ilustrando diferentes modos de alimentar la tarjeta WiringMini.

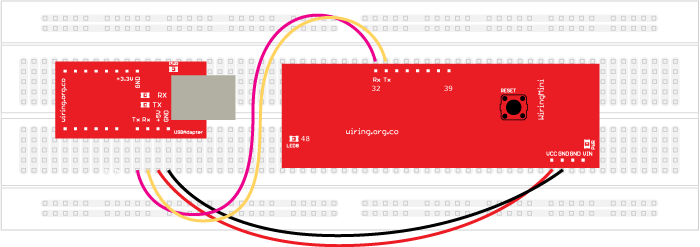

Alimentación desde el Wiring USBAdapter (5 Voltios): Note como los +5V desde el USBAdapter va directamente en la línea VCC en la tarjeta WiringMini. Ground (common) va en Ground. También note que las lineas Tx y Rx están conectadas al puerto serial Serial con las lineas Rx y Tx de la tarjeta WiringMini respectivamente.

Nota: Recuerde el puerto usado para cargar programas en el hardware Wiring es llamado Serial y esta disponible en los pines 32 y 33. El segundo puerto serial esta disponible en los pines 2 y 3 y es llamado Serial1. Serial1 puede ser usado para conectar dispositivos seriales adicionales o incluso un segundo Wiring USBAdapter si es necesario.

WiringMini from USB

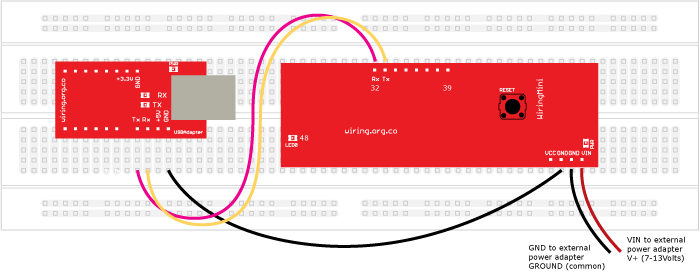

Alimentación desde una fuente de poder externa (7-13 Voltios): En este caso la línea VIN es conectada a la línea V+ positiva del adaptador de corriente externa, esto puede hacerse porque la tarjeta WiringMini tiene un regulador de corriente incluido capaz de convertir voltajes más altos en 5 Voltios regulados (VCC). El ground de la alimentación de corriente externa está conectada a la línea GND de WiringMini. Las líneas Tx y Rx estan conectadas al puerto serial Serial con las lineas Rx y Tx de la tarjeta WiringMini respectivamente.

PRECAUCIÓN, NUNCA CONECTE UNA FUENTE DE CORRIENTE EXTERNA O BATERIAS CON VOLTAJES MAYORES A 5 VOLTIOS DIRECTAMENTE AL VCC, use en cambio VIN. Hacer esto equivocadamente puede dañar su tarjeta permanentemente. Si no está seguro acerca de sus conecciones o necesita soporte adicional vaya a la sección de discuciones y pida ayuda.

WiringMini from external power

Paso 3

Conecte la tarjeta Wiring USBAdapter al cable USB y luego al PC, el LED verde de encendido en el USBAdapter y en la tarjeta WiringMini se encederan inmediatamente. Ahora está listo para continuar. Por defecto un pequeño programa que hace parpadear el LED ambar en la tarjeta WiringMini está cargado, entonces debería ver el LED ambar parpadear uno segundos después de alimentar su tarjeta. Ahora es momento de continuar con el proceso de ajustar el software.

Acerca del Wiring USBAdapter

La tarjeta Wiring USBAdapter puede proveer 5 o 3.3 voltios VCC de corriente regulada (para alimentar una WiringMini o otros componentes en su proyecto). El adaptador USB es alimentado solamente desde el bus USB.

Algunos ajustes adicionales incluyendo el Wiring USBAdapter:

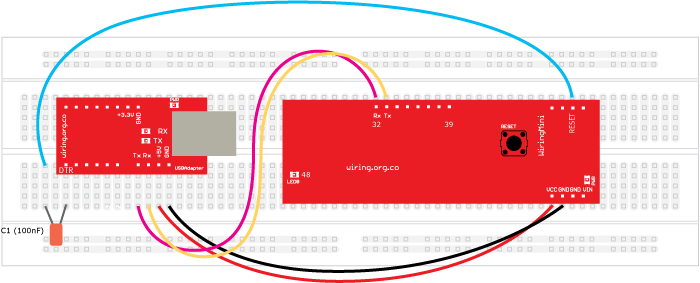

Habilitar el reset automático para la carga de los códigos: Es posible habilitar la característica del reset automático en la WiringMini, entonces no necesita presionar el botón de reset para cargar o re inciar un nuevo programa. solo adicione un condensador de 100nF entre el pin serial DTR en el USBAdapter y el pin RESET en la WiringMini como se muestra en wl diagrama de abajo:

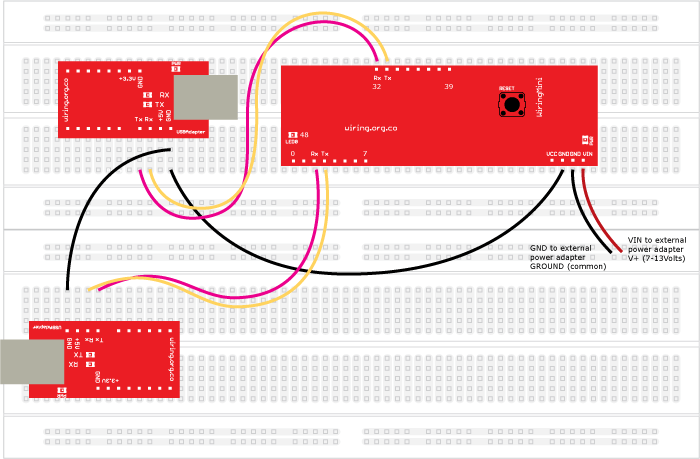

Usando dos tarjetas USBAdapter con la WiringMini (uno en cada puerto serial): En este caso uno de los Wiring USBAdapter es usado en Serial y el segundo en el puerto serial Serial1. La tarjeta WiringMini está siendo alimentada desde una fuente de poder externa. La señal de ground es compartida por todos los dispotivos.

USBAdapter dual

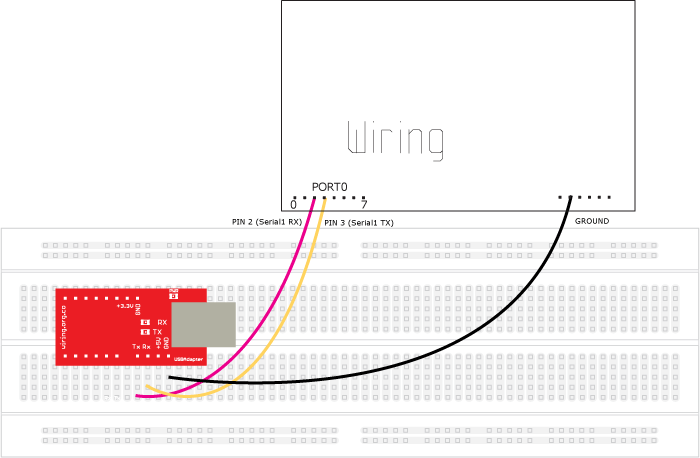

El USBAdapter conectado a la tarjeta I/O Wiring por el puerto serial Serial1: En este caso un Wiring USBAdapter es usado en Serial1 con la tarjeta I/O Wiring.
