Wiring y Pure Data usando el Protocolo Firmata

Este tutorial presenta la comunicación básica entre el hardware Wiring y Pure Data http://puredata.info. El objetivo del tutorial será enviar y recibir datos con la tarjeta Wiring usando el ejemplo StandardFirmata. Se asume que el software Wiring y Openframeworks está instalado y los ajustes apropiados de Wiring han sido completados. Para más información acerca de la instalación de Wiring revise los tutoriales sobre la instalación y los ajustes del software.

Paso 1

Cargue el programa StandardFirmata desde el IDE Wiring ubicado en Help->Examples->Firmata->examples->StandardFirmata.



Paso 2

Descargue los archivosde pure data aquí



Paso 3

Abra el archivo wiring-test.pd y ajuste el puerto. De click en el mensaje "devices" para imprimir en la consola los puerto disponibles y elija el puerto correcto en el componente hradio ubicado a la izquierda superior.



Paso 4

Para encender el LED en la tarjeta use el componente toogle nombrado WLED.

Paso 5

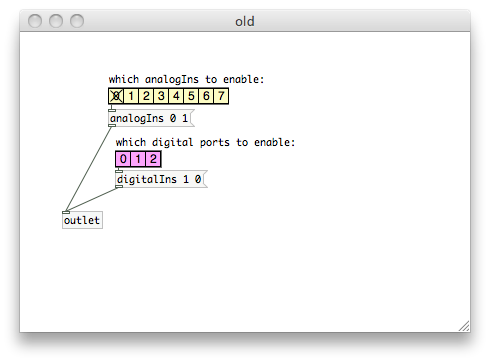

Para leer valores análogos de click en el objeto "pd old analog/digital controls" y elija cual pin desea activar.
